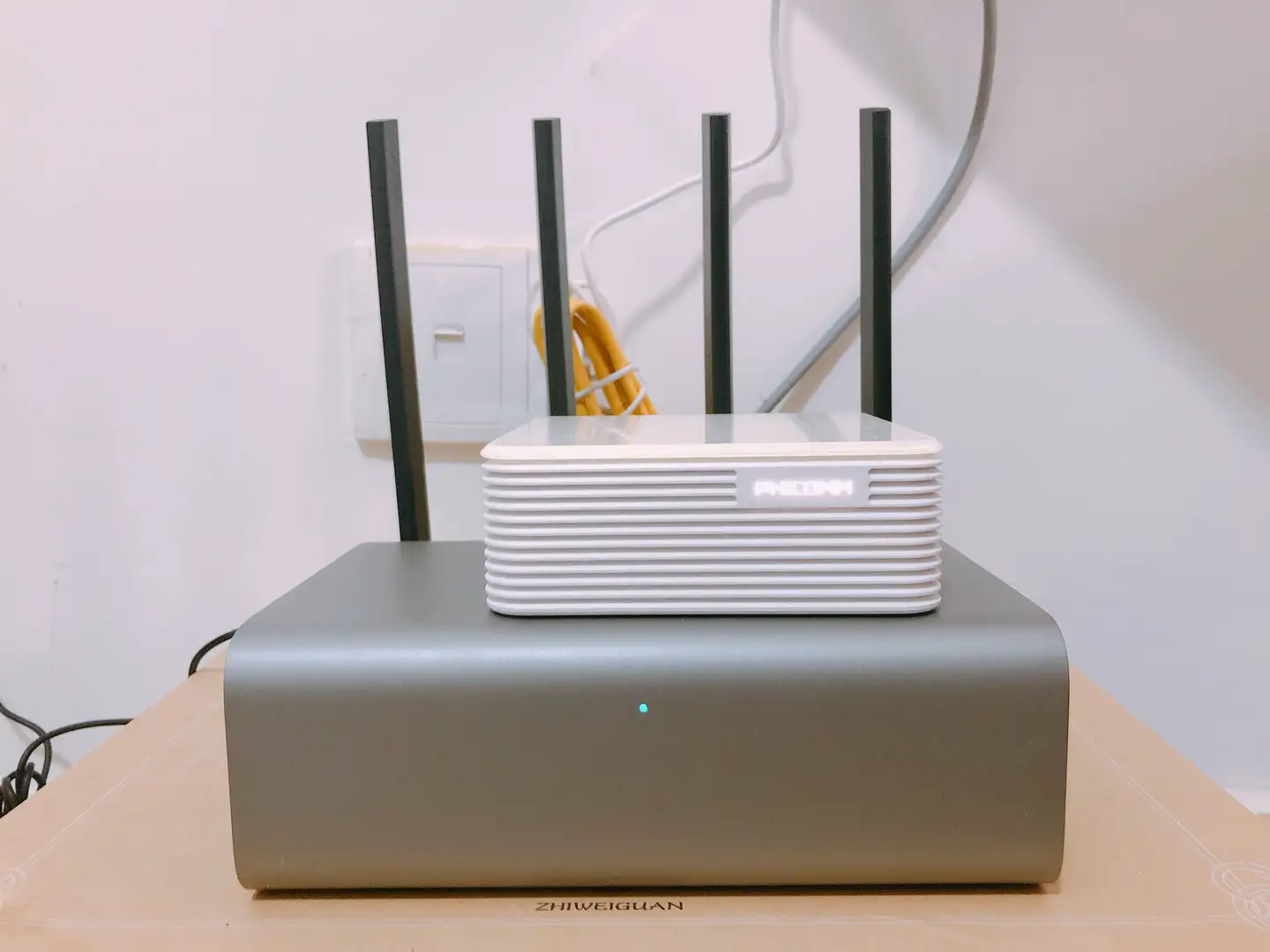

受于某些现实条件,有些同学苦于家里的网络带宽太小无法尽情冲浪。如何在不额外花钱升级宽带的情况下提升家里网络呢?且看一个盒子加路由器即可实现网络单线多拨,成倍提升网速完成网速叠加。题图是我家里的路由器加N1盒子。
前置条件
- 光猫有超级管理员帐号或已改桥接模式
- 路由器(小米路由器PRO)
- 软路由(单口千兆N1盒子装OpenWRT,用于PPPoE拨号)
- 成品软路由没啥好说的,有多个网口直接当成正常路由器设置就成
- 而本人使用N1盒子,仅有一个网口,需要特殊设置
本人采用的固件是flippy大神[1]于2月6日新编译的N1_Openwrt_R20.1.24_k5.4.18-amlogic-flippy-24+.7z包。
网络拓扑
因为家里只有两台MacBook Pro,所以所有的操作都是基于连接WIFI去操作。台式电脑用网线连路由器LAN是同样的效果。
图1 网络拓扑
为保证N1跟路由器联调,需要将两者设置到同一个子网。这里的子网设置到192.168.4.x。
操作过程
1 设置光猫到桥接模式+关闭DHCP
使用超级管理员或者打客服,将光猫改成桥接模式,同时关闭光猫的DHCP服务。至于如何获取超级管理员帐号密码,本次不详述请自行搜索。

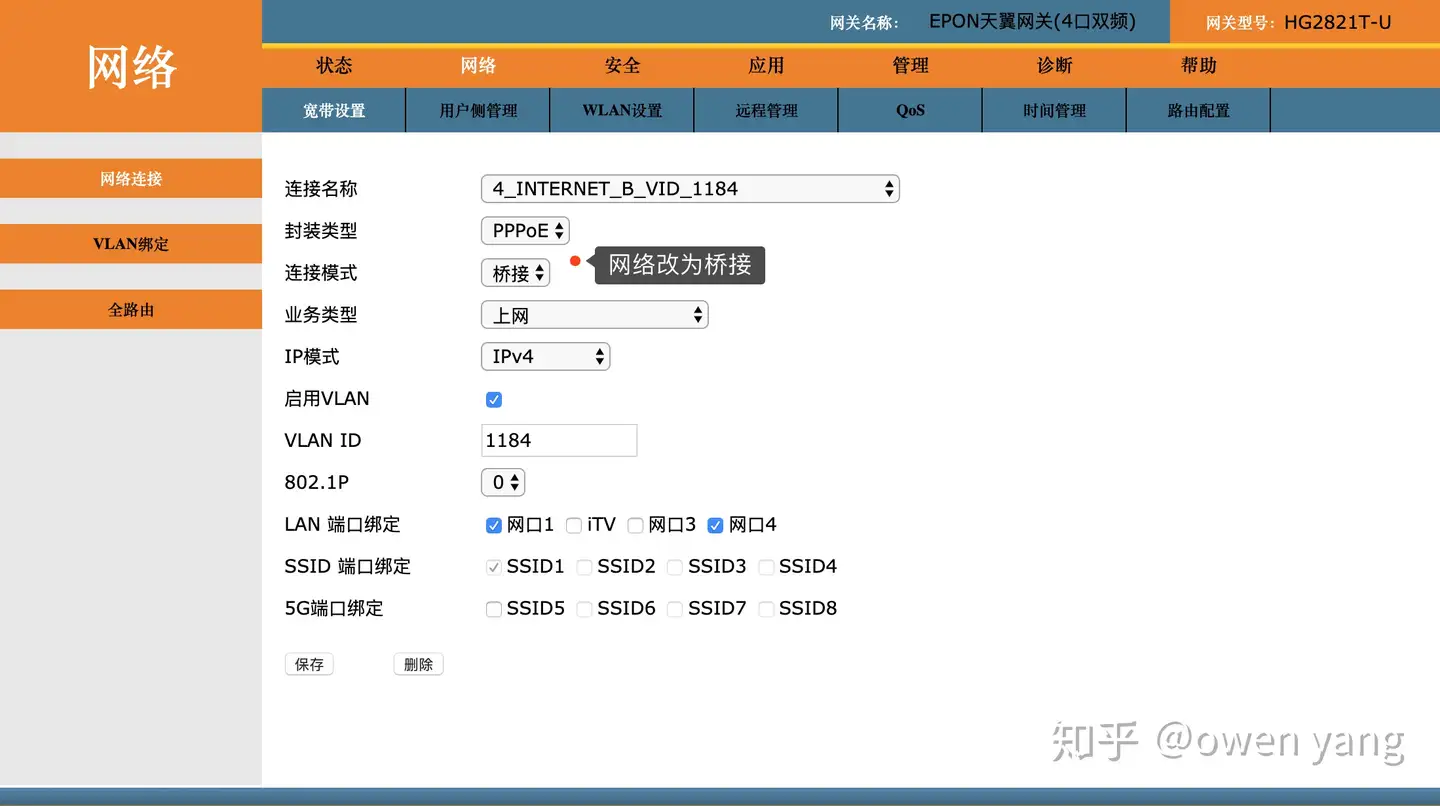

图2 超级管理员改桥接模式
关闭DHCP,至此光猫设置结束。

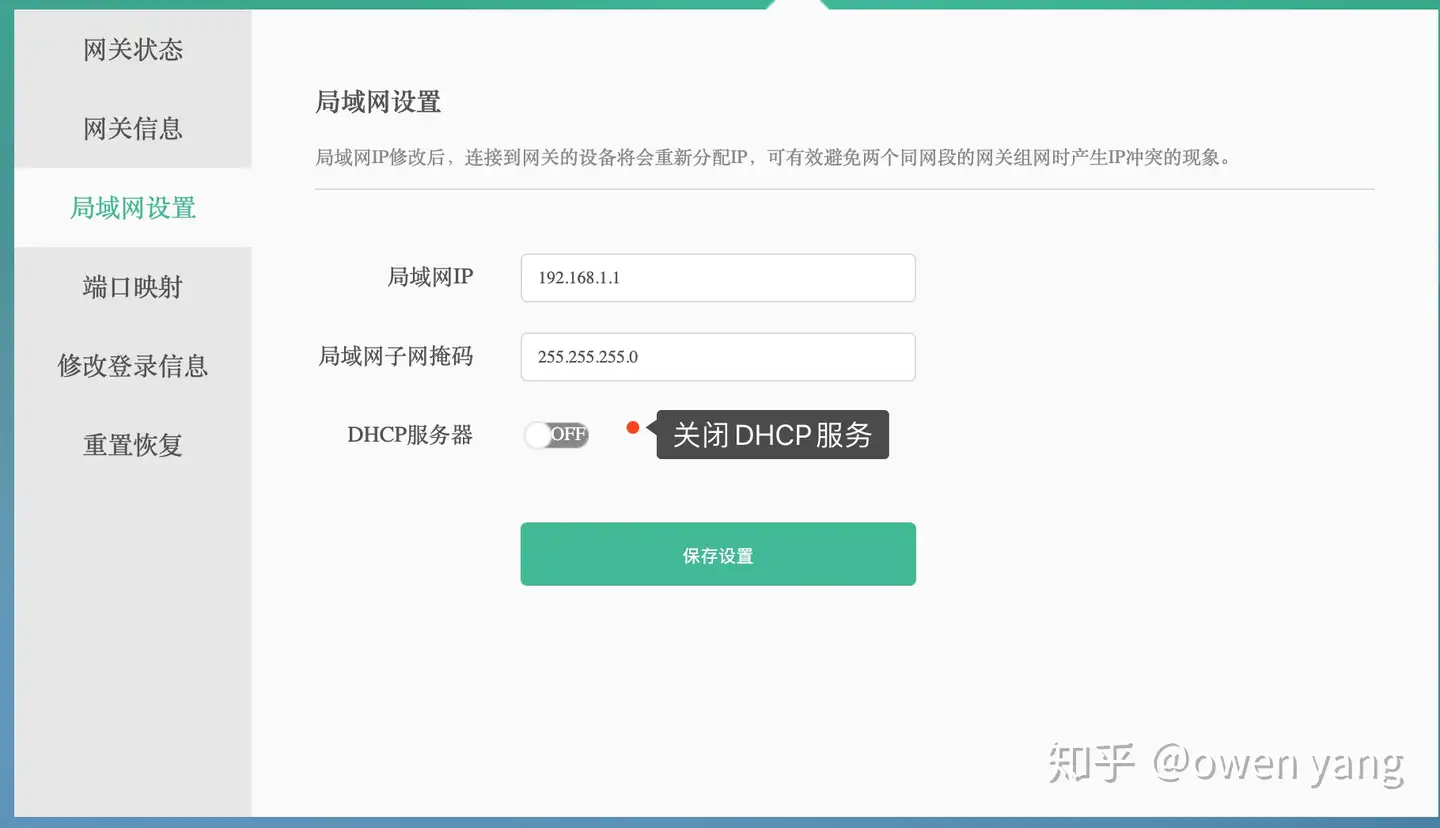

图3 光猫关闭DHCP
2 设置路由器跟N1到同一个子网
进入小米路由器管理界面,在常用设置-局域网设置LAN IP,这里设置192.168.4.1(可自行调整),关闭DHCP服务器。其他路由器设置类似。

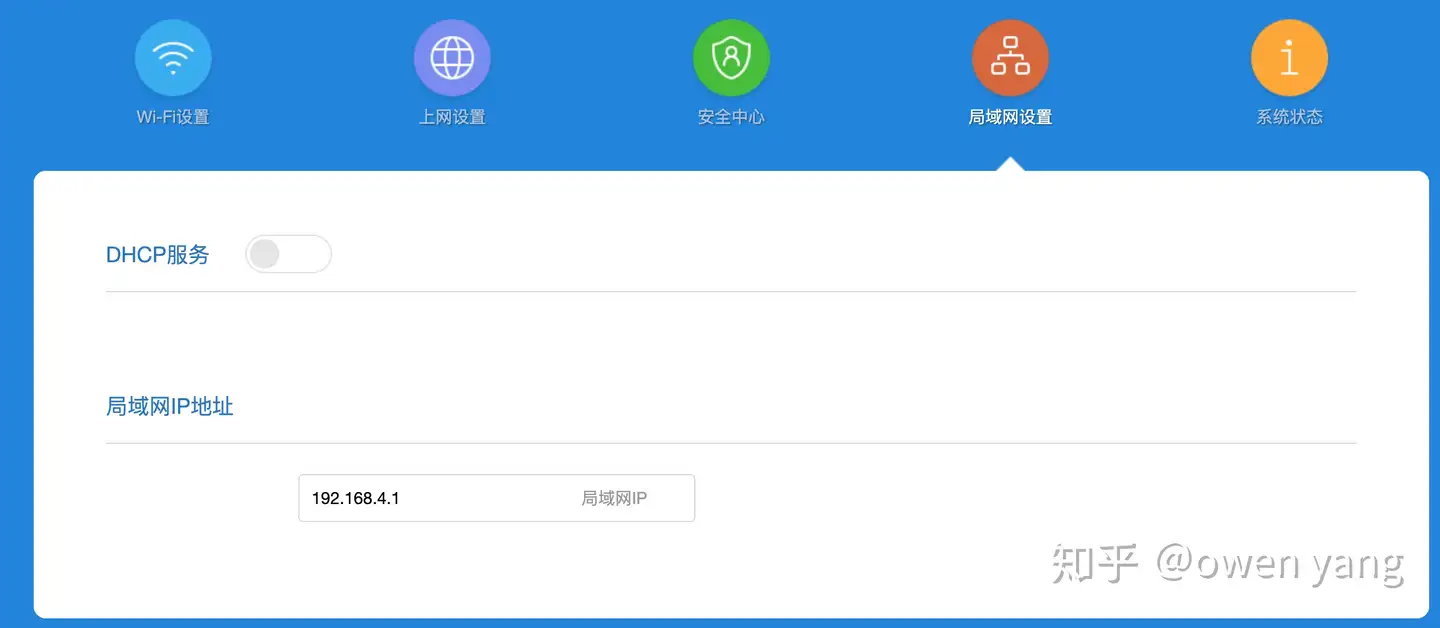

图4 小米路由器设置
进入N1 OpenWRT管理界面,设置LAN口的IP为192.168.4.2。如果只能USB键盘连接接入屏幕进入N1系统,也可以使用vim修改vim /etc/config/network配置。
将其中的接口lan配置成192.168.4.2静态地址,然后关闭桥接模式。可参考我的配置:
至此路由器跟N1即在同一网段了,可以设置我们的多拨了。
3 设置N1单线多拨
这里可在油管或者B站搜索“N1盒子(OpenWRT)单线多拨实现网速叠加”即可查看视频教程。
注意
1 OpenWRT网络接口设置LAN口与WAN都不可设置为桥接模式。
2 WAN口与LAN的防火墙一定要设置正常,否则没有流量4 B站视频
5 油管视频
效果查看
对比一下单拨与多拨的数据,提升相当明显。

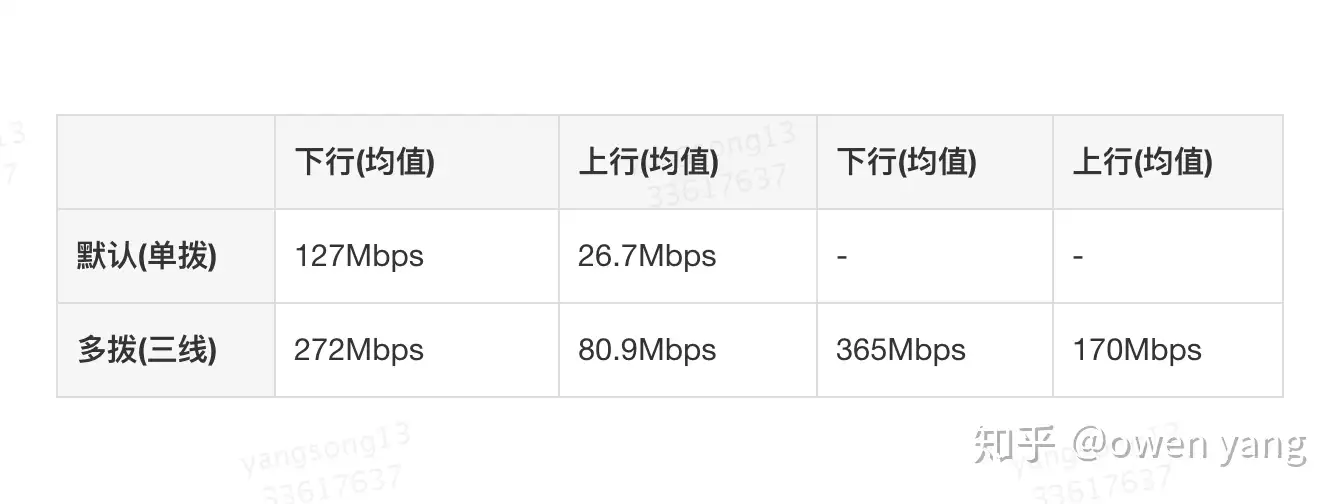

图5 量化数据

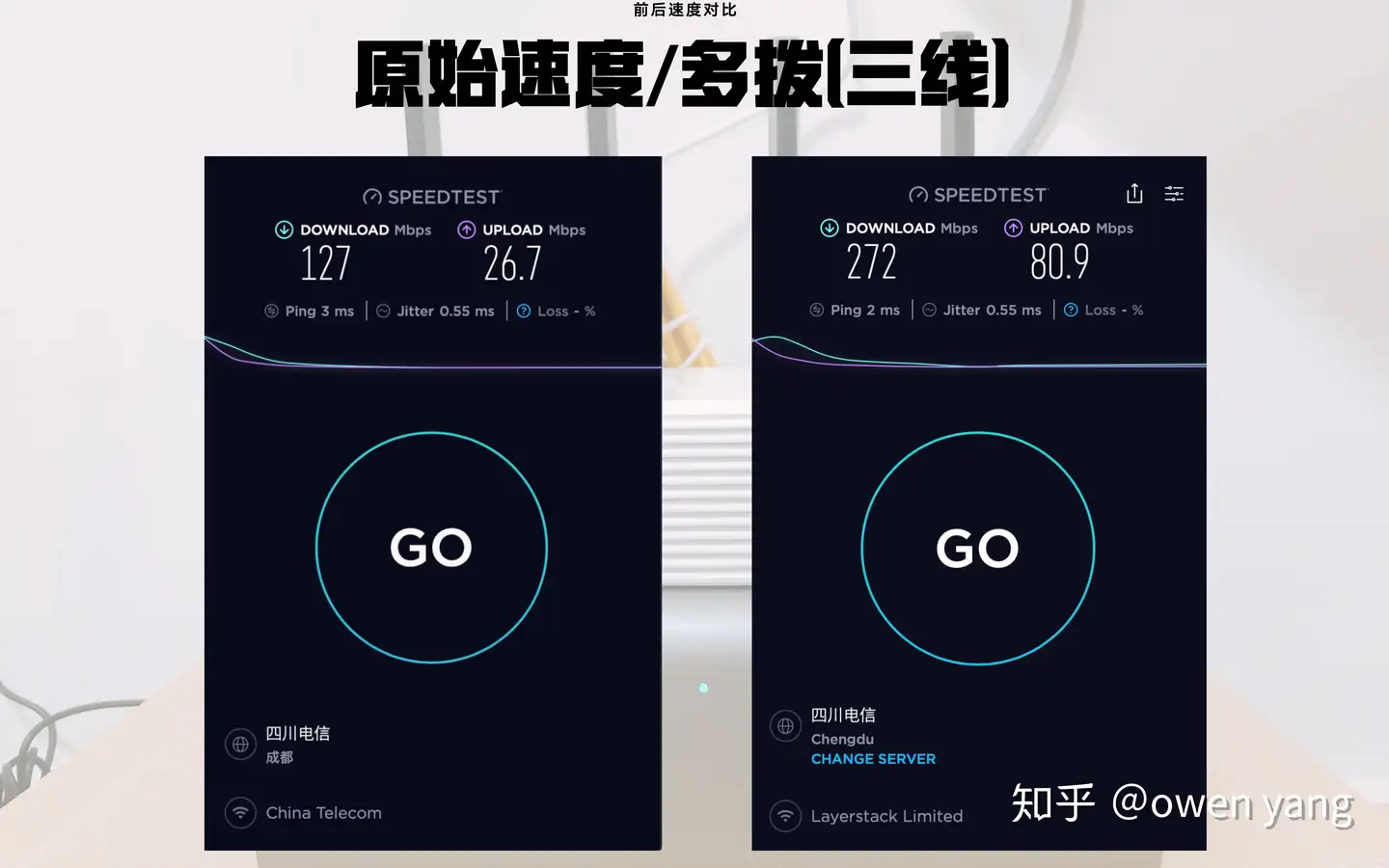

图6 直观对比
结论与思考
使用PPPoE提速依赖于运营商,每个地区的策略不太一样可能无法支持。UP的线路经测试也最多只能支持三线多拨。
Q1: N1的网口又作LAN又作WAN,然后互相转发,这样网络性能会不会变差?
N1拨号的时候会在局域网中寻找PPPoE服务器,复用一个网口只是多了几个网口的广播,没有进行广播隔离,但是带来的性能损耗几乎可以忽略不计
